水加热器外碳钢内衬紫铜板防腐复合材料工艺

为了保证生活热水水质，对水加热器设备采用外碳钢内衬紫铜板工艺处理，一是保证生活热水的水质清洁无锈，符合环保要求；二是抗腐蚀性能好，寿命长久。从安全性、卫生标准和使用寿命等综合因素考虑，结合一些行业的标准，采用水加热器或生活热水储水罐的外壳为碳钢材料（增加设备强度与钢度），设备内部采用紫铜板做为内衬更为合理，外碳钢内衬紫铜板设备比不锈钢设备经济、节材、节能。制造外碳钢内衬紫铜板设备在生产加工工艺上较为复杂，而且费工费时，尤其是不仅需要在设备两侧椭圆形的封头内壁内嵌焊接铜板，保证紫铜内衬与钢外壳之间的紧贴处于真空状态，必须要有完善的加工及检测工艺做为保证，以保证内衬紫铜板与碳钢外壳紧密贴合，同时保证设备在承压状态下，紫铜内衬不产生破损。外碳钢内衬紫铜板防腐复合材料的设备最忌讳压力频繁交变，这样紫铜内衬层容易裂开或起鼓，这样外层碳钢产生铁离子会污染生活热水。

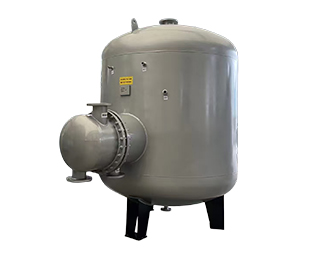

容积式水水换热器的特点

启动快：传热管采用浮动管束的特殊结构，加热这种自动转换为紊流换热，使产生出的热水迅速到达罐顶部的热水出口处，传热系数倍增，大大提高了管内外的放热系数，无需将大部分冷水加热即可向外供应热水。(2)不易结垢：由于换热管采用紫铜或不锈钢，而且易形成湍流的流体对换热管壁面有较强的冲刷作用，利用热胀冷缩的原理能自动脱垢，因此不易结垢。(4)无冷水区，节能环保，容积利用率高。本产品始终加热罐底部的冷水，无论汽水换热或水水换热器，热源排水温度低，热能利用充分，尤其汽水换热器冷凝水温度低，凝水管可不装设疏水器。当因事故或其它原因停供热媒时，能最大限度地供应所贮存的热水。

换热器三种不同传热方式

换热器按不同传热方式可分为混合式、蓄热式和间壁式三类。混合式换热器是通过冷、热流体的直接接触、混合进行热量交换的换热器，又称接触式换热器。由于两流体混合换热后必须及时分离，这类换热器适合于气、液两流体之间的换热。例如，化工厂和发电厂所用的凉水塔中，热水由上往下喷淋，而冷空气自下而上吸入，在填充物的水膜表面或飞沫及水滴表面，热水和冷空气相互接触进行换热，热水被冷却，冷空气被加热，然后依靠两流体本身的密度差得以及时分离。蓄热式换热器是利用冷、热流体交替流经蓄热室中的蓄热体(填料)表面，从而进行热量交换的换热器，如炼焦炉下方预热空气的蓄热室。这类换热器主要用于回收和利用高温废气的热量。以回收冷量为目的的同类设备称蓄冷器，多用于空气分离装置中。间壁式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器，这类换热器应用最广。

压力容器设备用压力表选型指南

压力容器设备用压力表的选择是非常重要的一个环节，如果选择不当，不仅不能正确显示压力数值，还会带来不必要的危险。压力容器要根据需要选择不同类型的压力表。1、用于测量黏稠或酸碱等特殊介质时，应选用隔膜压力表、不锈钢弹簧管、不锈钢机芯、不锈钢外壳或胶木外壳。按其所测介质不同，在压力表上应有规定的色标，并注明特殊介质的名称，氧气表必须标以红色禁油字样，氢气用深绿色下横线色标，氨用黄色下横线色标等等。2、根据压力表的用途可分为普通压力表、氨压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、带检验指针压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。3、靠墙安装时，应选用有边缘的压力表;直接安装于管道上时，应选用无边缘的压力表;用于直接测量气体时，应选用表壳后面有安全孔的压力表。出于测压位置和便于观察管理的考虑，应选择表壳直径的大小。

波纹管容积式水加热器的特点

波纹管容积式水加热器是一种新型强化传热高效节能的换热设备，与传统的管壳换热器相比，波纹管作为传热管，最突出的优点是可以迫使流体按规定路径多次错流通过管束，使流体的湍流程度持续得到强化，其主要特点如下。１、传热效率高由于换热管采用波纹管，管内流道截面连续不断地突变，造成流体即使在流速很低的情况下也始终处于高度湍流状态，难以形成层流，使对流传热的主要热阻被有效地克服，管内外传热被同时强化，因而传热系数很高，一般为传统管壳式换热器的２～３倍。２、防结垢能力强因流道内流体的高度湍流，使流体中的微粒难以沉积结垢，即使有少量垢生成，由于介质在管内外湍流流动，对管壁冲刷强烈，防结垢能力强。另外，波纹管上存在着因管程与壳程温差应力而产生的应变，使具有弹性特征的波纹管的曲率发生微观变化，从而使波纹管换热器具有防垢和除垢的能力。３、应力补偿能力强波纹管因其结构形状和管壁较薄的特性，在管程与壳程温差应力较大时，具有弹性特征的波纹管的曲率发生微观变化，用以补偿、消除热应力，有效防止了传统的管壳式换热器换热管易被拉裂等现象。４、结构紧凑、既小又轻由于波纹管换热器传热系数很高，所需的换热面积小，而且，波纹管的壁厚较薄，所以波纹管换热器结构紧凑、既小又轻。通过对换热器强化传热原理的剖析和波纹管换热器的结构分析可见，独特结构形式的波纹管换热器使流动流体始终处于湍流状态，且不断地冲刷管壁，有效地提高了换热器的传热系数。

换热器壳体材质用防腐碳钢复合材料的机理

换热器设备壳体材质一般选用不锈钢SUS304或SUS316L。但一方面由于不锈钢原材料价格相对较贵，另一方面在高温环境条件下（换热器出水设计温度≤60℃）。如果水中氯离子浓度含量高于25Ppm时（特别沿海一些城市），容易会对不锈钢（特别是不锈钢SUS304）产生晶间腐蚀，从而导致设备无法修复而报废。鉴于以上二个原因，设备生产厂家，改良设备壳体材料选用。用外碳钢内衬SUS304不锈钢（或紫铜板）防腐复合材料。它的作用：一方面是增强设备刚度，另一方面由于设备内部是生活热水，内衬不锈钢SUS304钢板（或紫铜板），充分隔绝设备内部介质生活热水与碳钢板接触后产生铁锈水（黄水），影响人生健康。且设计与使用寿命、使用效果与壳体用SUS304不锈钢是一样的。所以性价比相对而言比不锈钢SUS304高点。

管壳式换热器试胀工作要求

管壳式换热器制造过程中，内部换热管的试胀工作要求，在进行大量的胀管工作前，为保证胀接质量一次成功，必须要进行试胀。1、试胀时，一切条件均应与实际工作条件一致。2、在胀接中应精确的测量胀管前后管子与管板孔的直径，以确定所获得的胀管率，并仔细观察外表面的各种迹象及管子轴向伸长量。3、胀后还要进行密封试验，抗拉脱试验，最后将管子从管板中取出，观察被胀部分的变形情况。4、在弄清以上情况后，就可以鉴定试验的胀接质量，并按设计制造要求确定胀接工艺。

管壳式换热器的换热管子联接方式

管壳式换热器的换热管与管板的连接形式主要有胀接和焊接两种。管壳式换热器机械胀接时，其主要是通过电流的大小来控制胀管器滚锥的转动，最终使换热管产生变形而达到与管板连接的目的。这种胀管方法结构简单，投资少，对换热管精度要求不高;但易使换热管产生过胀或欠胀，换热管与管板的连接处整个长度上的应力分布不均匀，在温差变化和应力的作用下，只要加工过程中有微小缺陷如管孔划痕、腐蚀介质的微量侵入就会使换热管与管板的连接接头失效，如发现不及时，则有可能引起大片换热管与管板的连接接头失效;管壳式换热器液压胀接时，换热管不易产生过胀，胀接部位不产生窜动，换热管与管板的连接整个长度上的应力分布均匀，但液压胀接对换热管、管孔及管孔开槽精度要求高。

间壁式换热器分类

间壁式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器，这类换热器应用最广。间壁式换热器根据传热面的结构不同可分为管式、板面式和其他型式。管式换热器以管子表面作为传热面，包括容积式换热器、半容积式换热器、浮动盘管换热器和管壳式换热器等；板面式换热器以板面作为传热面，包括板式换热器、螺旋板换热器、板翅式换热器、板壳式换热器等；其他型式换热器是为满足某些特殊要求而设计的换热器，如刮面式换热器、转盘式换热器和空气冷却器等。

闭式水循环系统用缓蚀剂

闭式水循环系统中如果有外界空气空渗入，很容易受到腐蚀，那么找到腐蚀的原因，合理的选择防腐措施，才能达到高效利用设备的目的。针对有关腐蚀情况，提出以下防腐方法：1. 缓蚀剂以铬酸盐为主要成分的缓蚀剂是闭式水循环系统常用的，铬酸根离子是一种阳极(过程)抑制剂，当它与合适的阴极抑制剂组合时，能得到令人满意而又经济的防腐蚀效果。铬酸盐-锌--聚磷酸盐：聚磷酸盐的使用是由于它是具有清洁金属表面的作用，有缓蚀能力，聚磷酸盐可以部分转成正磷酸盐，它们也可以同钙生成大的胶体阳离子，抑制阴极过程。铬酸盐-锌--膦酸盐：这种方法用膦酸钠代替聚磷酸盐外与上一种方法相似，氨基甲叉磷酸盐也可以用于比为聚磷酸盐所规定的pH值要高的场合。氨基甲叉膦酸盐可以防止水垢，即使pH值为9也能控制钙盐的沉淀。铬酸盐-锌--水解的聚丙烯酰胺：由于阳离子型共聚物水解的聚丙烯酰胺的分散作用，能够防止或抑制水垢成污垢的产生。2. 电化学保护采用阴极保护和阳极保护。阴极保护是利用外加直流电源，使换热器金属表面变为阴极而达到保护，此法耗电量大，费用高。阳极保护是把保护的换热器接以外加电源的阳极，使金属表面生成钝化膜，从而得到保护。

换热器水压试验的必要性

换热器水压试验，目的是检查换热器是否有具有安全的承受设计压力的能力(即耐压强度)，严密性，接口或接头的焊接质量，产品密封结构的紧密程度。此外还可以观测受压后容器和管道的母材焊缝的残余变形量，及时发现材料存在的问题。只有这样才能保障换热器的使用过程安全，放心。

清除换热管束结垢常用方法

一、手工或机械方法当管束有轻微堵塞和积垢时，借助于铲削、钢丝刷等手工或机械方法来进行清理，并用压缩空气，高压水和蒸汽等配合吹洗。当管子结垢比较严重或全部堵死时，可用管式冲水钻（又称为捅管机）进行清理。二、冲洗法高压水枪冲洗法。对不同的换热器采用不同的旋转水枪头，可以是刚性的，也可以是绕性的，压力从10MPa至200ＭＰa自由调节。利用高压水除污垢，无论对管间、管内及壳体均适用。高压水枪冲洗换热器效果较好，应用广泛。三、化学除垢换热器管程结垢，主要是因为水质不好形成水垢及油垢的结焦沉淀和粘附两种形式，用化学法除垢，首先应对结垢物质化验分析，搞清结垢物性质，就可以决定采用哪种溶剂清洗。一般对硫酸盐和硅酸盐水垢采用碱洗（纯碱、烧碱、磷酸三钠等），碳酸盐水垢则用酸洗（盐酸、硝酸、磷酸、氟氢酸等）。对油垢结焦可用氢氧化钠、碳酸钠、洗衣粉、液体洗涤剂、硅酸钠和水按一定的配比配成清洗液进行清洗。采用化学清洗的办法，现场需要重新配管，比较花费时间。且必须进行后序的中和与清水清洗。也可以找专业厂家生产缓蚀剂。
